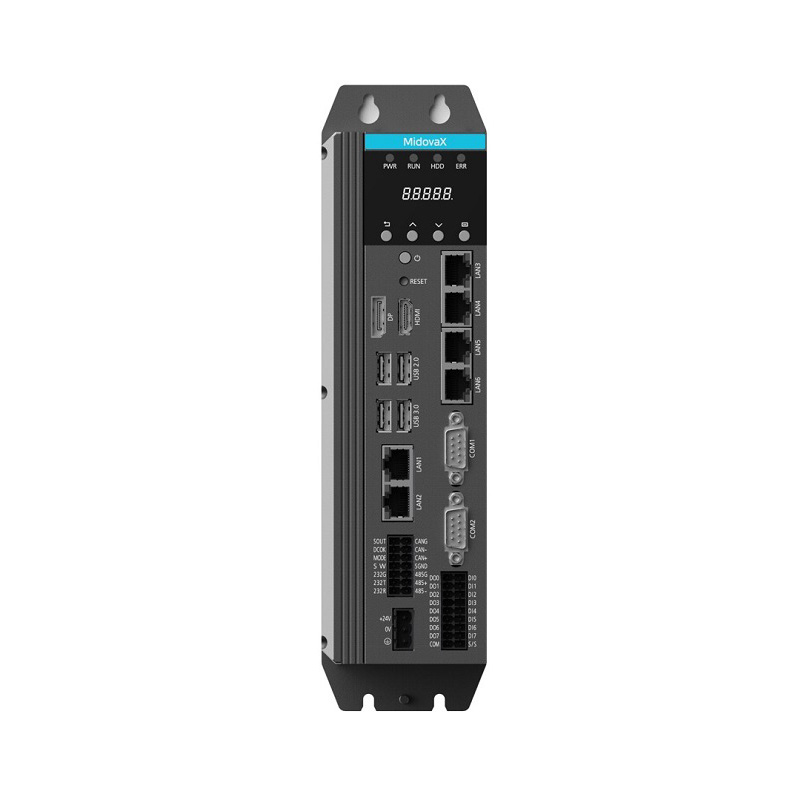

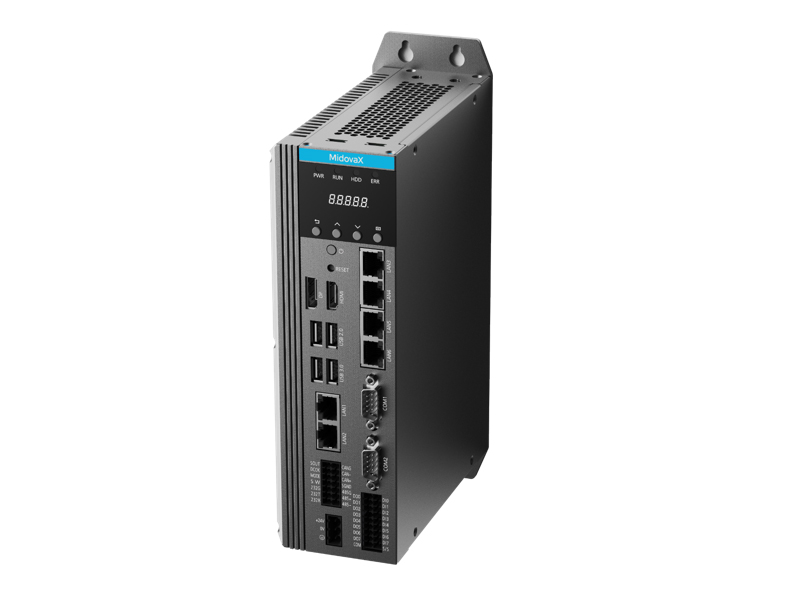

MDX-C101 工业自动化控制器 基于英特尔12/13代酷睿低功耗处理器平台设计，支持i7/i5/赛扬系列处理器。
采用CPU板和扩展IO板的模组化设计，支持RS232/422/485、CAN2.0、USB2.0、USB3.0、高速DI/DO、PoE网口等常用工业总线接口，支持12~28VDC宽电压输入，-20~60℃ 宽温等工业环境。
支持WiFi/Bluetooth/4G LTE等无线通讯模块灵活扩展。支持Window & Linux等常用操作系统以及BIOS固件级实时性能调优，适用于工业自动化控制和视觉运动控制一体化应用场景。
模型 :
MDX-C101产品优势
强大的计算能力：
基于英特尔12/13代酷睿低功耗处理器，支持i7/i5/赛扬处理器，最高支持10核心12线程，96处理单元Intel内置Xe显卡。
丰富的工业接口：
支持RS232/422/485、CAN2.0、USB2.0、USB3.0、高速工业DI/DO、支持PoE网口，内置128*64点阵式显示屏可用于控制器状态显示，便于工业现场应用与调试。
工业环境适应性：
支持12~28V直流宽电压输入，-20~60℃宽温工业环境，内嵌式智能散热风扇。支持外接式UPS，实现对重要数据的断电保护功能。
灵活的无线通信：
支持WiFi/Bluetooth/4GLTE等无线通讯模块灵活扩展。
实时性能优化：
支持Window&Linux等常用操作系统，BIOS固件级实时性能调优.。
产品参数
| 硬件配置 | 处理器 | Intel 12/13代酷睿 i7/i5/赛扬处理器 |
| 内存 | 双通道DDR4 3200MHz 最高支持64GB内存 | |
| 存储 | M.2 2280 SATA/PCIe 固态硬盘 | |
| 显示接口 | 内置点阵式液晶屏，外接标准DP/HDMI显示接口 | |
| 网络 | 6* Intel I210 千兆网口（其中4个支持PoE供电） | |
| USB | 2*USB3.0接口 + 2*USB2.0接口 | |
| CAN | 支持CAN2.0A&B协议，最高速度1Mbps | 支持CAN2.0A&B协议，最高速度1Mbps |
| 无线通讯 |
M.2 2230 Key E 接口（支持WIFI/BT模组) M.2 2230 Key B 接口（支持4G LTE模组） |
M.2 2230 Key E 接口（支持WIFI/BT模组) M.2 2230 Key B 接口（支持4G LTE模组） |
| 串口 | 1*RS232 + 1RS485隔离端口（端子块） 2*RS232/422/485隔离端口（DB9接口） |
|
| 安全 |
内置USB typeA 接口支持加密狗（可选装） |
|
| 数字I/O。 | 8高速数字I/O（200kHz，2500VRMS隔离） | |
| 操作系统 | 视窗 | Windows 10 |
| Linux | Ubuntu，Debian，Centos | |
| 结构冷却 | 冷却设计 | 铝散热器，内部智能冷却风扇 |
| 安装方法 | 用后支架安装进行壁挂安装 | |
| 电源要求 | 机器尺寸 | （L）227mm*（W）160mm*（H）70mm |
| 电源要求 | 12-28VDC | |
| 方面 | 最大120W | |
| 工作温度 | -20°C至60°C | |
| 存储温度 | -40°C至85°C | |
| 环境参数 | 5％-95％的相对湿度 | |
| 环境参数 | 振动 | 5G 9-150Hz，1GRMS加速 |
| 震惊 | 10克，10ms，半骨 | |
| EMC | CE/FCC a类 |

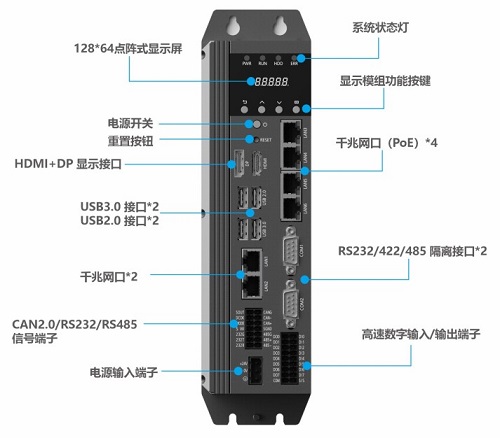

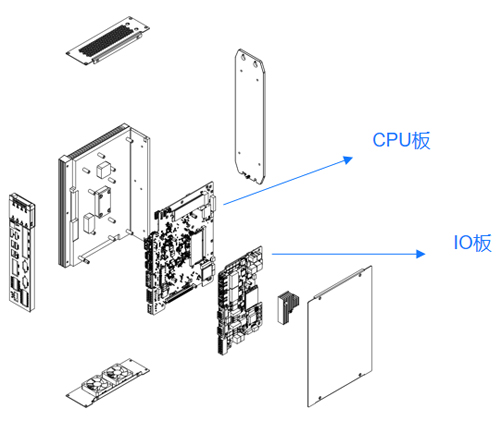

系统结构和外围界面
 |
 |
配置列表
| 产品模型 | 描述 |
| MDX-C101-CR-V10 | 英特尔12th/13th Gen Low Power CPU，2x DDR4 SO-DIMM插槽支持多达64GB的内存，支持M.2 SATA/PCIE SSD，128GB存储，DP+HDMI显示输出，2xUSB 2.0，2XUSB 2.0，6x Intel I210 GB以太网端口，2XRSERNET PORTS，2XRS232/422/422/422/422/455555 1XRS485+1XRS232隔离端口，1XCan2.0，16倍高速DI/do，12〜28V DC功率输入，工作温度：-20〜60°C。 |
| MDX-C101-I5-V10 | Intel 12th/13th Gen I5 CPU，2X DDR4 SO-DIMM插槽可支持高达64GB的内存，支持M.2 SATA/PCIE SSD，128GB存储，DP+HDMI显示输出，2xUSB 2.0，6x Intel I210 GB以太网，2xRS232/42232/422/422/485 1XRS485+1XRS232隔离端口，1XCan2.0，16倍高速DI/do，12〜28V DC功率输入，工作温度：-20〜60°C。 |
| MDX-C101-I7-V10 | Intel 12th/13th Gen i7 CPU, 2x DDR4 SO-DIMM slots supporting up to 64GB memory, supports M.2 SATA/PCIe SSD, 128GB storage, DP+HDMI display output, 2xUSB 2.0, 6x Intel i210 GB Ethernet ports, 4xPoE support, 2xRS232/422/485 serial ports, 1XRS485+1XRS232隔离端口，1XCan2.0，16倍高速DI/do，12〜28V DC功率输入，工作温度：-20〜60°C。 |
可选配件
| 成分 | 模型 | 描述 |
| 记忆 | 4GB，8GB，16GB | DDR4 SO-DIMM，最多支持2个内存模块 |
| M.2 SATA SSD | 256GB，512GB，1TB，2TB | 支持SATA3.0，M.2 KEYM 2280 SATA SSD |
| M.2 PCIE SSD | 256GB，512GB，1TB，2TB | 支持PCIE3.0 X4，M.2 KEYM 2280 PCIE SSD |
| WiFi模块 | M.2 WiFi模块 +外部天线 | 支持PCIE3.0 X1 + USB2.0，M.2 Keye 2230 WiFi模块带外部天线 |
| 3G/4G模块 | M.2 3G/4G卡模块 +外部天线 | 支持PCIE3.0 X1 + USB2.0，M.2 KEYB 3050 3G/4G无线模块带外部天线 |

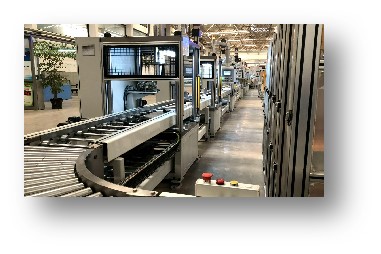

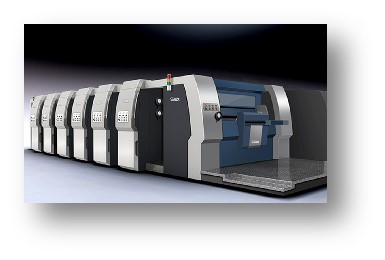

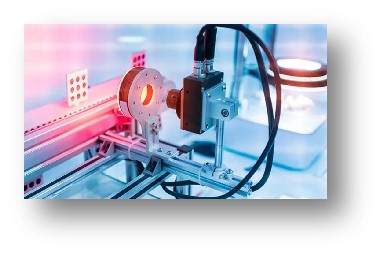

产品应用
